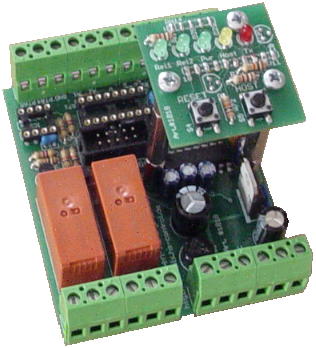

Open-Mini/Midi Station Rev 1.1
für 68HC908QY4/QB8-Controller (Open-Mini / Open-Midi / Open-Macro)

Art.# 1018


(Lieferung erfolgt ohne Controller)

Die Open-Mini Station ist ideal für den Einsatz in der Verteilung geeignet.
Die Platine ist für ein Hutschienengehäuse mit 4 Teileinheiten ausgelegt.
Die Versorgung kann sowohl mit Gleichstrom (9 bis 15V=), als auch
mit Wechselstrom (8 bis 13V~)erfolgen.
Somit können einfache Klingeltrafos zur Versorgung genutzt werden.
Die Open-Mini Station kann mit dem Controller 68HC908QY4CPE(Open-Mini) oder
alternativ mit dem 68HC908QB4CPE(Open-Midi/Macro) bestückt werden.
Die serielle Schnittstelle wird über einen MAX232 geführt, womit auch längere
Schnittstellenleitungen problemlos möglich sind. Der Anschluß erfolgt über
einen Wannenstecker für einen Standard 9pol. Sub-D-Adapter. Alternativ kann z.B.
auch der CCTools USB-Adapter (Art.#1203) benutzt und dieser mit einem Flachbandkabel
angeschlossen werden.

Durch einen Jumper kann die Rx-Leitung auf einen seperaten Port geschalten
werden, um einen interruptgesteuerten Empfang* und somit auch ein gleichzeitiges
Senden und Empfangen zu ermöglichen.
(*zusätzliche Empfangsroutinen erforderlich, siehe om.dharlos.de unter Download)
Die Platine besitzt zwei Relais mit Wechselkontakt.
Über einen IC-Sockel kann ein serielles EEProm vom Typ 24Cxx für Datenerfassung und
zum ausfallsicheren Speichern von Konfigurationsdaten aufgesteckt werden.
Alle unbenutzen I/O-Ports sind über Schraubklemmen herausgeführt.
Über eine zweite Platine, welche über Distanzbolzen aufgeschraubt wird, erhält man
an der Gehäusefront Status-LEDs für die Relais, die Betriebsspannung, den Host-Mode,
sowie für die Schnittstellenaktivität.
Ebenso sind zwei Taster für Reset und Host vorhanden.




Betriebsspannung:    +9V bis +15V= bzw. 8V AC bis 13V AC.
Spannungsausgänge: +9 bis 15V nach Gleichrichter für AC-Eingang.
                                +5V über seperaten Linearregler
Belastbarkeit Relaisausgänge: 8A/250V
Abmessungen: 84mm x 67mm
Lieferung erfolgt ohne Gehäuse und ohne Controller!
Bausatz und Baustein beinhalten die nötigen Abstandsbolzen, Schrauben und Platinensteckverbinder.

Bezeichnung Art.Nr. Preis
Open-Mini/Midi Station Platine
1018-0 Stck. 9,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Open-Mini/Midi Station Platine
mit bereits aufgelötetem P82B96 (SMD)

1018-3 Stck. 14,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Open-Mini/Midi Station Bausatz
1018-1 Stck. 27,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Open-Mini/Midi Station Bausatz
mit bereits aufgelötetem P82B96 (SMD)

1018-4 Stck. 29,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Open-Mini/Midi Station Baustein
1018-2 Stck. 43,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen

Zubehör: Art.Nr. Preis
Sub-D-Adapter
(10pol. Pfostenstecker auf
9pol. Sub-D-Stecker)

3210-1 Stck. 2,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
RS232 Nullmodem-Kabel 9pol.
3211-1 Stck. 2,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Hutschienengehäuse 4TE
unbearbeitet

1610-4 Stck. 7,00 €
ab 10 6,30 €
Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
Klingeltrafo 8V 1A
2TE 230V / 50Hz

1902-0 Stck. 18,50 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
