Advanced CC1-Unit
Art.# 1012 - AUSVERKAUFT -

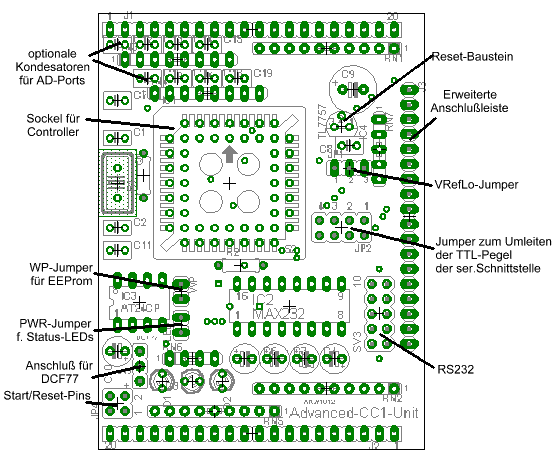

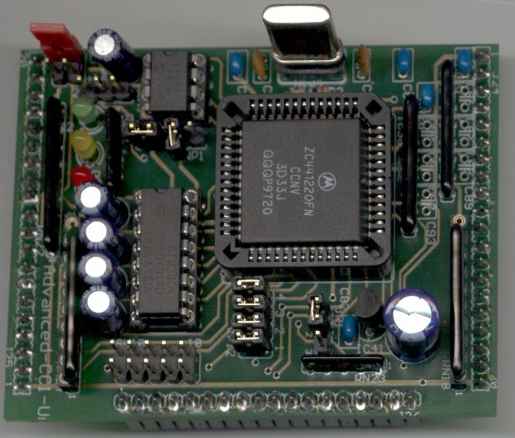

Die Advanced CC1-Unit ist voll (Pin-)kompatibel mit der Original CC1-Unit
Sie hat jedoch weitere Optionen bzw. Anschlüsse:
Eine erweiterte Anschlußleiste (18pol.) mit folgender Pinbelegung:
1 - GND
2 - TCMP2
3 - SCLK (CLK-Leitung zur ser. Schnittstelle)
4 - Interrupt-Eingang (IRQ)
5 - Zweiter Frequenzmeßeingang (Freq2)
6 - µCTS
7 - VRefLo
8 - µRTS
9 - µRXD
10 - µTXD
11 - digital TXD (Pegelwandler)
12 - digital RTS (Pegelwandler)
13 - digital CTS (Pegelwandler)
14 - digital RXD (Pegelwandler)
15 - Ring Indicator (RI) (vom RS232-Anschluß)
16 - DTR (vom RS232-Anschluß)
17 - DSR (vom RS232-Anschluß)
18 - DCD (vom RS232-Anschluß)

Außerdem befinden sich auf der Unit Jumper, um VRefLo von GND auf die
erw. Anschlußleiste und die Verbindung der seriellen Schnittstelle des Controllers
zum Pegelwandler über die erw. Anschlußleiste zu leiten.

Das EEProm ist im Gegensatz zur Original Unit kein 24C65, sondern ein 24C64, das
keinen SW-WriteProtect-Mode besitzt. Es kann aber über einen Jumper temporär
schreibgeschützt werden.

Anstatt der RESET und START Taster befindet sich auf der Unit aus Platzgründen
eine 4pol. Stiftleiste mit einem Jmper mit Grifflasche.
Zusätzlich befindet sich der Reset-Baustein TL7757 auf der Platine, der bei der
Original-Unit fehlt, aber für den Controller dringend benötigt wird.

Die Pull Wiederstände für die 16 I/O-Ports (Port B & C) sind steckbar ausgeführt.
D.h. man kann diese entweder als Pull-Up oder Pull-Down- Widerstände benutzen,
oder auch weglassen, je nach Aufgabe. (pro Byteport)

An allen AD-Ports sind Lötpads für Kondensatoren vorgesehen, um bei Messungen
ein Schwanken der Werte zu reduzieren.

Der C-Control-Controller ist nicht im Lieferumfang.
In die Advanced CC1-Unit kann der Kontroller 68HC705B16 eingesetzt werden,
sobald in diesen Kontroller das Betriebssystem der C-Control einprogrammiert wurde.
Idealerweise sollte das neue Betriebssystem des CC1-OS-Projects verwendet werden.
Es enthält weniger Fehler und wurde um zusätzliche Funktionen erweitert.
Der leere Kontroller und der passende Programmieradapter ist bei Micon Elektronik erhältlich.
Der Programmieradapter kann aber auch nach den Angaben im 68HC05B6-Manual von Motorola selbstgebaut werden.

Betriebsspannung: +5V
Verwendbare Controller: 68HC05B6, 68HC705B6, 68HC805B6, 68HC705B16 (PLCC44-Fassung) und kompatibel
Quarz: 4MHz bzw. 8MHz (andere Frequenzen auf Anfrage)
Abmessungen:  74mm x 55mm
AUSVERKAUFT! Nichtmehr lieferbar.
