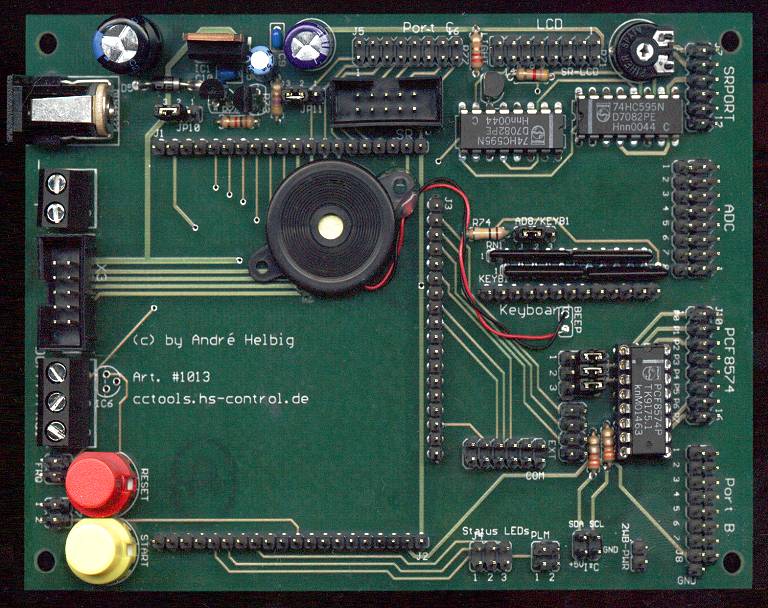

Das Advanced CC1-Application-Board die ideale Ergänzung zur
Advanced CC1-Unit, aber auch zur original CC1-Unit.
Durch das Adv.CC1-Application-Board sind alle herausgeführten Anschlüsse
der Adv. CC1-Unit einfach abgreifbar.

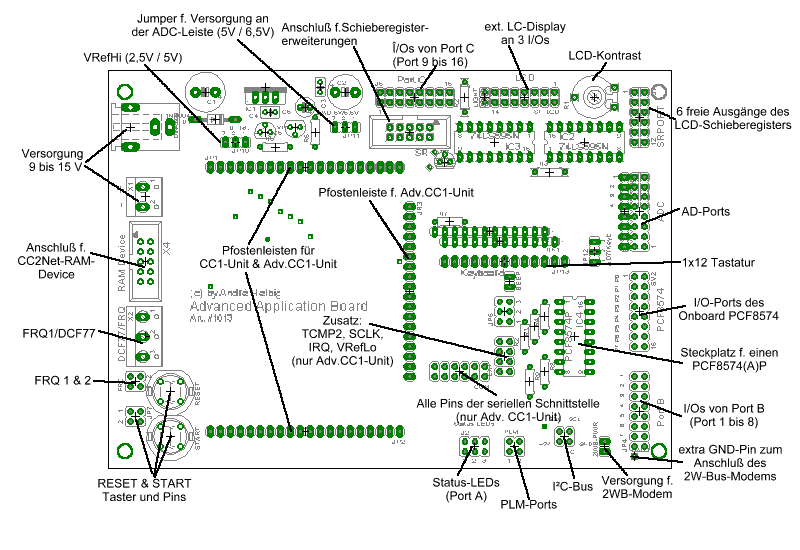

Features:
- LCD an 3 I/Os (Ein Standard LCD belegt nur 3 I/O-Ports der Unit)
- 6 weitere Ausgänge über das LCD-Schieberegister.
- Freq 1 und Freq 2 herausgeführt
- TCMP2, SCLK, IRQ, VRefLo an Zusatzsteckerleiste abgreifbar (nur Adv. CC1-Unit)
- Alle Anschlüsse der seriellen Schnittstelle herausgeführt:(nur Adv.CC1-Unit)
  RI(Ring Indicator), DCD, DTR, DSR, CTS(Pegelwandler), RTS(Pegelwandler),
  µCTS(Port A), µRTS(Port A), TXD(Pegelwandler), RXD(Pegelwandler), µTXD, µRXD
- Steckplatz & Pfostenleiste für einen PCF8574/PCF8574A (IC nicht im Lieferumfang)
- Reset & Start Taster und Pfostenleiste
- Extra Pin für den Daten-Stecker des 2W-Bus-Modems
- Pins für die Versorgung des 2W-Bus-Modems
- I²C-Bus Pins
- PLM-Pins
- Status LED-Pins (Port A)
- Pins für Port 1 bis 8 (Port B) und Port 9 bis 16 (Port C)
- Piezo onboard
- Jumper für Spannungsversorgung der AD-Port-Leiste (6,5V und 5V)
- Jumper für VRefHi (2,5V und 5V)
- VRefLo an Zusatzsteckerleiste (nur mit Adv.CC1-Unit)
- Anschluß für CC2Net-RAM-Device
- Anschluß für Schieberegistererweiterungen

Die Lieferung erfolgt ohne LCD, ohne Tastatur und ohne PCF8574 Portexpander.
Betriebsspannung: +9 bis +15V
Abmessungen: 135mm x 100mm
AUSVERKAUFT! Nichtmehr lieferbar.
