HSRel5 - I²C-Bus-Relaisplatine
für Hutschienengehäuse 4TE

Art.# 1805

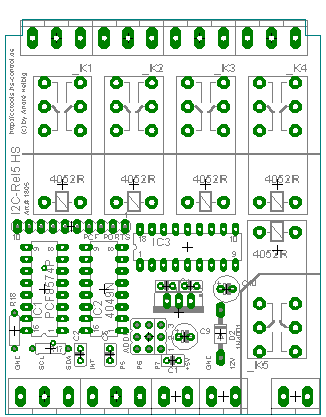

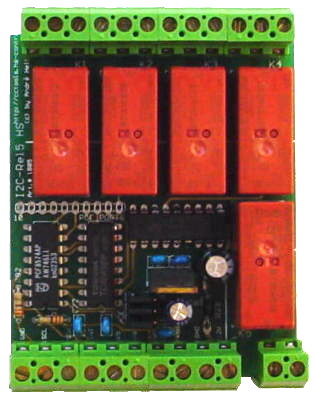

Das HSRel5 ist eine 5-fach Relaisplatine für Hutschienengehäuse zum Betrieb am I²C-Bus.
Es können durch den Einsatz von PCF8574P und PCF8574AP bis zu 16 Relaisplatinen
pro I²C-Bus betrieben werden. Die Adresse wird jeweils über 3 Jumper festgelegt.
Vier der 5 Relais sind als Wechselkontakt herausgeführt, womit ein sicheres Betreiben
von Mischermotoren oder Rolloantrieben gewährleistet werden kann.
Das 5. Relais ist als Schließer herausgeführt.
Die Relais werden standardmäßig invertiert geschaltet, um ein oft problematisches
Anziehen der Relais nach Anlegen der Betriebsspannung zu vermeiden.
Zusätzlich stehen 3 freie I/O-Ports des PCF8574 an Schraubklemmen zur Verfügung,
welche frei genutzt werden können. Ebenfalls ist die Interruptleitung des PCF8574
herausgeführt, um Pegeländerungen an den Eingängen zu melden.
Auf der Platine befinden sich Lötpads für alle 8 Ports des PCF8574 und die Versorgung (+5V, GND).
Somit können z.B. LEDs angeschlossen werden, um den Schaltzustand anzuzeigen,
oder z.B. auch Schalter gegen GND, um die Relais per Hand schalten zu können.
Zusätzlich ist ein 5V-Linearregler vorgesehen, damit das HSRel5 mit nur
einer Betriebsspannung betrieben werden kann.
Die 5V-Versorgung ist ebenfalls an einer Schraubklemme herausgeführt,
um z.B. externe Baugruppen mit 5V versorgen zu können.


Betriebsspannung: +12V(11 bis 14V) (andere Spannung auf Anfrage)
Belastbarkeit: 8A/250V
Anschlüsse: +5V, GND, SDA, SCL, INT, P.5, P.6, P.7
Abmessungen: 67mm x84 mm

Bausatz & Baustein beinhalten 5 Relais 1xUM.
Andere Spulenspannungen auf Anfrage.
Bezeichnung Art.Nr. Preis
HSRel5 Platine
1805-0 Stck. 8,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
HSRel5 Bausatz
1805-1 Stck. 27,50 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
HSRel5 Baustein
1805-2 Stck. 45,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
  Aufpreis
mit PCF8574AP statt PCF8574P
Option A 0,10 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten
nichtinvertiertes Schalten der Relais
Option N ohne Aufpreis Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten

Zubehör: Art.Nr. Preis
Hutschienengehäuse 4TE
1610-4 Stck. 7,00 €
ab 10 6,30 €
Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen

Anleitung HSRel5 I²C-Bus-Relaisplatine

Software/Treiber:

C-Control II:
- pcf.c2
  Die neuesten Modulversionen stehen auf CC2Net.de zum Download bereit.

C-Control I V1.1:
pcf8574_cc1.zip (Basic&ASM)
i2c_multitreiber.zip
Weitere kombinierte Treiber unter Download.

Open-Micro/Mini/Midi:
  Es sind Beispiele geplant ...

C-Control I Micro (alte Version mit Aufdruck "421"):

cc1micro_i2c.zip
C-Control I Micro (neuere Version):
cc1micro_neu_i2c.zip

C-Control I V2.0:
  Siehe Anleitung zur CC1 V2.0:
  PCF8574-Porterweiterungen werden als Port 17 bis 144 definiert.

C-Control Pro:
  Für den Betrieb mit der C-Control Pro sind Beispiele geplant.
