PCF-RTC-EEProm
Art.# 1084


Dieser Baustein ist die ideale Ergänzung zur C-Control II Station.
Er kann aber auch mit der C-Control II Unit oder anderen Controllern verwendet werden.
Auf der Platine befindet sich eine Batterie- oder GoldCap-gepufferte
Echtzeituhr (RTC) mit 240 Byte gepufferten RAM.
Der Uhrenbaustein kann auch extern gepuffert werden.
Zudem ist auch eine Mischbestückung mit Goldcap und Batterie möglich, um bei
kurzen Spannungsausfällen die Batterie nicht zu belasten.
Zusätzlich steht ein DIP8 Sockel für ein serielles EEProm (24Cxx) bereit.
Die Schaltung ist als Backup zur C-Control-internen Uhr konzipiert
und wird einfach am I²C-Bus betrieben.
Die Adressen für RTC und EEProm sind durch Jumper wählbar.
Die Interruptleitung des Uhrenbausteins ist herausgeführt. So können
z.B. die Timer-Funktionen des Uhrenbausteins PCF8583 genutzt werden.
Dieser Baustein ist für +5V und für +12V-Versorgun erhältlich.
Bei der 12V-Version kann der 5V-Ausgang zusätzlich
mit bis zu 100mA belastet werden.

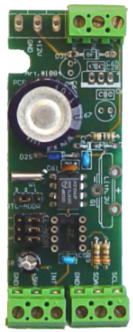

(Abb. zeigt den Baustein für +5V mit Goldcap)



Betriebsspannung: +5V bzw. +9 bis 15V bei 12V-Version
Stromaufnahme: ca. 2mA (Goldcap-Version bis zu 100mA bei leerem Goldcap)
Anschlüsse: +5V, GND, SDA, SCL, INT,(+12V nur Option R), UBat, Urtc
Abmessungen: 84mm x31 mm
Es sollte vorzugsweise die Goldcap-Variante verwendet werden.
Der Einsatz mit Batterie sollte nur erfolgen, wenn Stromausfälle größer
einer Woche zu erwarten sind.


Bezeichnung Art.Nr. Preis
PCF-RTC-EEProm Platine
1084-0 Stck. 5,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
PCF-RTC-EEProm Bausatz
1084-1 Stck. 13,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
PCF-RTC-EEProm Baustein
1084-2 Stck. 21,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen
  Aufpreis
mit 1,0F Goldcap
Option G 2,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten
mit Lithiumbatterie CR2032
Option L 2,00 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten
mit Spannungsregler (12V-Version)
Option R 1,50 € Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten

Zubehör: Art.Nr. Preis
Passendes Hutschienengehäuse 2 TE
1610-2 Stck. 5,40 €
ab 10 4,90 €
Preise inkl. 19% MWSt. zzgl. Versandkosten Lieferzeiten hinzufügen

Anleitung PCF-RTC-EEProm
Datenblatt PCF8583

Software/Treiber:

C-Control II:
- pcf8583.c2
- eeprom.c2 bzw. eeprom2k.c2
  Die neuesten Modulversionen stehen auf CC2Net.de zum Download bereit.

C-Control I V1.1: (CCBasic)
pcf8583_cc1.zip

C-Control I Micro:
  Es ist kein Treiber verfügbar

Open-Micro/Mini: (OCBasic)
  Es ist ein Beispiel geplant

C-Control I M-Unit V2.0:
cc1v2_pcf8583.zip

C-Control Pro:
 Es ist ein Beispiel geplant
