PCF-Ports-HS I²C-Porterweiterung
für Hutschienengehäuse

Art.# 1058

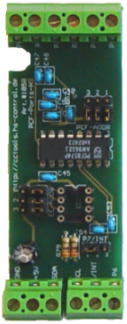

Mit dieser Platine kann die C-Control um 8 I/O Ports(PCF8574)
erweitert werden. Es ist zusätzlich möglich den Interruptausgang
des PCF8574 mit Hilfe eines Jumpers nach Außen zu schalten.
Die Interrrupt-Leitung ist sinnvoll, wenn z.B. auf kurze
Eingangsimpulse, von z.B. Tastern, reagiert werden muß.
Bei der Verwendung der Interruptleitung stehen allerdings
nurnoch 7I/Os an den Schraubklemmen zur Verfügung.
Auf der Platine befindet sich optional zusätzlich ein EEProm-Sockel
für ein serielles EEProm (24Cxx).
Die Adresse des Portexpanders und des EEProms sind durch
Jumper konfigurierbar.

Betriebsspannung: +5V
Stromaufnahme ca. 1mA
Anschlüsse: +5V, GND, SDA, SCL, 8 I/Os
Max. Belastung der I/Os: 20mA/Ausgang(low-Pegel), 100µA Highpegel

Abmessungen: 84mm x31 mm

Bezeichnung Art.Nr. Preis
PCF-Ports-HS Platine
(mit Bauteileliste und Bestückungsplan)
1058-0 5,00 € hinzufügen
PCF-Ports-HS Bausatz 1058-1 11,60 € hinzufügen
PCF-Ports-HS Baustein 1058-2 19,50 € hinzufügen
  Aufpreis
mit PCF8574AP statt PCF8574P Option A
(z.B.1058-2A)
0,10 €
mit EEProm-Sockel und-Jumper Option E
(z.B.1058-2E)
0,50 €
Alle Preise inkl. 19% MWSt. zzgl. Versandkosten
Lieferzeiten


Software/Treiber:

C-Control II:
- pcf.c2
  Die neuesten Modulversionen stehen auf CC2Net.de zum Download bereit.

C-Control I V1.1:
- i2c_multitreiber.zip

C-Control I Micro (alte Version mit Aufdruck "421"):
- cc1micro_i2c.zip
C-Control I Micro (neuere Version):
- cc1micro_neu_i2c.zip

Open-Micro/Mini:
 Es ist ein Beispiel in Vorbereitung ...

C-Control I M-Unit V2.0:
 Siehe Anleitung zur CC1 M V2.0:
 PCF8574-Porterweiterungen werden als Port 17 bis 144 definiert.
