Open-Mini M-Unit
für 68HC908QY4-Controller (Open-Mini)

Art.# 1015

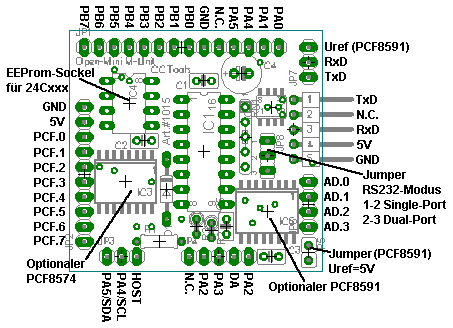

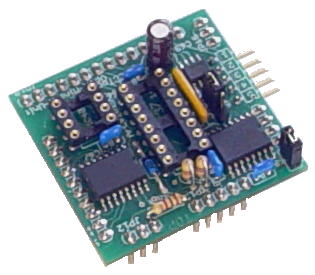

Die Open-Mini M-Unit ist eine zur CC1 M-Unit 1.1 weitgehenst pinkompatible Platine für
den Controller 68HC908QY4CPE und 68HC908QB8CPE, und somit ideal für den Einsatz
mit dem Open-Mini bzw. -Midi Betriebsystem geeignet. (http://om.dharlos.de)
Der Controller wird über einen IC-Sockel einfach aufgesteckt.
Die Single-Port RS232 wird als TTL-Pegel mit vollkommen getrennter Rx und Tx-Leitung
herausgeführt, so daß bereits vorhandene Programmieradapter und
Schaltungen problemlos genutzt werden können.
Durch einen Jumper kann die Rx-Leitung auf einen seperaten Port geschalten
werden, um einen interruptgesteuerten Empfang und somit auch ein gleichzeitiges
Senden und empfangen zu ermöglichen.
Zusätzlich befindet sich auf der Platine ein Sockel für ein serielles EEProm
vom Typ 24Cxx, um Daten abspeichern zu können, ohne den Flash
unnötig strapazieren zu müssen.
Optional kann ein Portexpander PCF8574, sowie eine AD-Porterweiterung
PCF8591 bestückt werden. Der PCF8574 übernimmt die Aufgabe der Ports 1 bis 8
der ursprünglichen M-Unit. Port 9 bis 16 liegen an PortB des 68HC908QY4.
Die 4 ADC-Eingänge des PCF8591 liegen an den ersten 4 AD-Pins der Platine.
Der DA-Ausgang des ICs liegt DA1 der Platine.
Die Referenzspannung des AD-Wandlers kann mit hilfe eines Jumpers auf 5V
gesetzt werden, oder bei offenem Jumper extern angelegt werden, so daß
auch Referenzspannungen, wie z.B. 2,5V genutzt werden können.
Die Referenzspannung entspricht auch dem Ausgangsspannungsbereich des DA-Ausgangs.




Betriebsspannung +5V
Abmessungen: 41mm x 43mm
Lieferung erfolgt ohne Controller !

Bezeichnung Art.Nr. Preis
Open-Mini M-Unit Platine
(mit Bauteileliste und Bestückungsplan)
1015-0 3,50 € hinzufügen
Open-Mini M-Unit Bausatz 1015-1 9,50 € hinzufügen
Open-Mini M-Unit Bausatz
SMD-Bauteil(e) bereits aufgelötet
1015-3 11,00 € hinzufügen
Open-Mini M-Unit Baustein 1015-2 15,30 € hinzufügen
  Aufpreis
mit PCF8574T Portexpander
Option P
Bausatz
Baustein
2,60 €
3,50 €
mit PCF8591 AD-Wandler
Option A
Bausatz
Baustein
4,40 €
5,30 €
Alle Preise inkl. 19% MWSt. zzgl. Versandkosten
